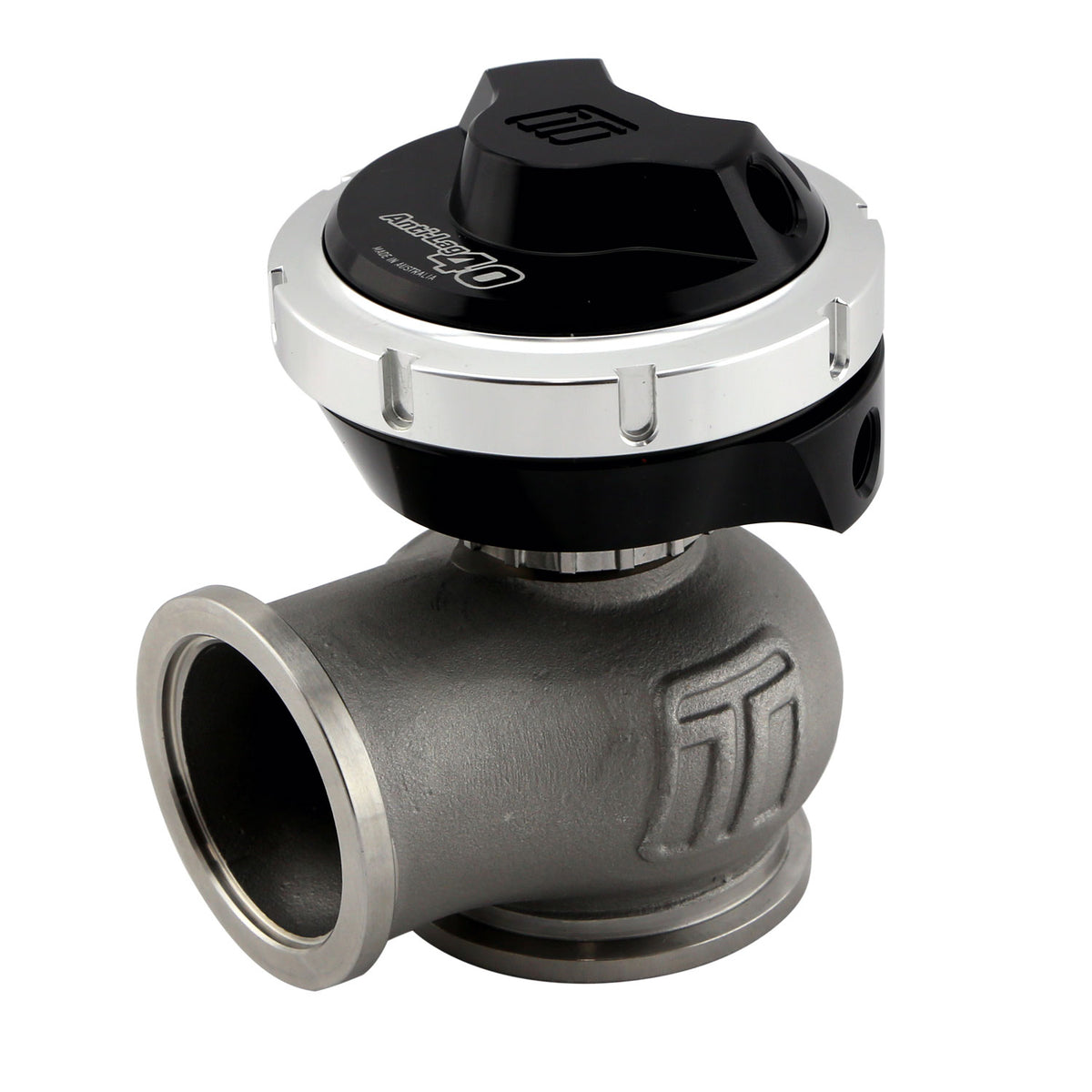

WG40ALV GENV COMPGATE 40 BLACK

Potpuno nova stavka u Turbosmartovoj ponudi je ALV40 (anti-lag ventil) sa svježim zrakom za primjene u motosportu. Ima ventil promjera 40mm i namjenski konstruirano kućište aktuatora. Isporučuje se i s više priključaka radi lakše ugradnje i izrade.

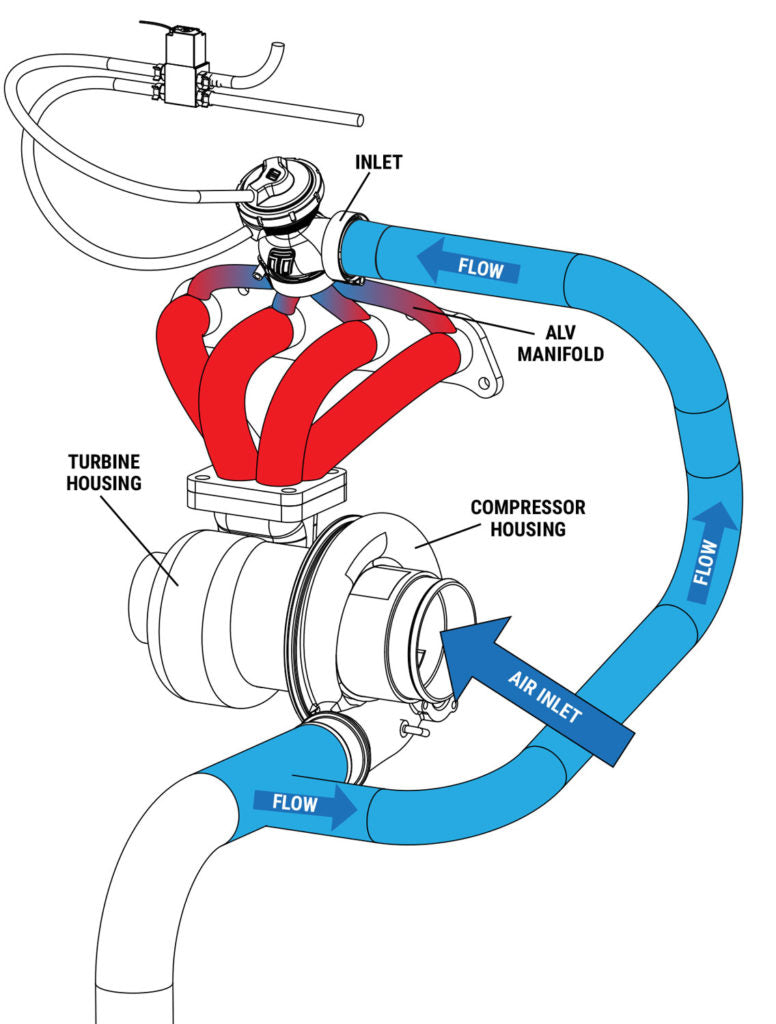

Ventil svježeg zraka omogućuje da se nadolazeći zrak prednabijanja iz turbine sigurno preusmjeri u ispušnu granu ispred turbinskog kola dok je zaklopka gasa malo otvorena, čime se turbopunjač sigurnije zavrti bez potencijalno štetnog anti-laga temeljenog na zaklopki gasa i kasnom izgaranju, koji može izazvati velika naprezanja motora i lom klipnjača.

ALV je brtvljene dvokomorne izvedbe, pri čemu je gornji priključak primarni upravljački priključak; opruga je izvedena tako da se ventil otvara pri podtlaku i propušta zrak u ispušnu granu, dok donja komora služi za metode upravljanja s dvostrukim priključkom radi upravljanja ventilom neovisno o tlaku u grani, a brtva osovine omogućuje rad bez propuštanja.

Sadržaj kompleta:

Turbosmart Gen-V ALV

Sjedište ventila

Ulazna V-band spojnica

Adapter ulaznog crijeva 1-1/2' vanjskog promjera

Izlazna V-band spojnica

Ulazna prirubnica za zavarivanje 1-1/2' vanjskog promjera

Alat za sigurnosni prsten (locking collar)

Komplet priključaka

Ulazna O-brtva

Zbog raznolikosti primjena na motorima, izlaznu prirubnicu za zavarivanje potrebno je kupiti zasebno:

5 cilindara: TS-0550-3104 ALV 5-1 prirubnica za zavarivanje (5 izlaza)

4 cilindra/V8: TS-0550-3098 ALV 4-1 prirubnica za zavarivanje (4 izlaza)

3 cilindra/6 cilindara: TS-0550-3099 ALV 3-1 prirubnica za zavarivanje (3 izlaza)

2 cilindra: TS-0550-3100 ALV 2-1 prirubnica za zavarivanje (2 izlaza)

Za izradu vlastitih izlaznih plenuma upotrijebite izvedbu s jednim izlazom kako biste mogli izraditi vlastito rješenje: TS-0505-3101 ALV 1-1 prirubnica za zavarivanje (1 izlaz)

Dostupan je i veći adapter ulazne cijevi vanjskog promjera 1-3/4': TS-0550-3102

Na kraju

Pri svakoj ugradnji kupcima je potreban solenoidni ventil s 4 priključka: TS-0301-2003 .

Na njih ide obično vakuumsko crijevo, ali podsjećamo da imamo i priključke 1/8NPT na AN, u izvedbama -3AN TS-0550-3050 i -4AN TS-0550-3051.

REZERVNI DIJELOVI:

GenV ALV40 sjedište ventila TS-0552-3001

GenV zamjenske matice V-band spojnice TS-0550-3080

GenV ulazna V-band spojnica TS-0552-3003

Gen-V izlazna V-band spojnica TS-0552-3004

DODATNA OPREMA:

ALV40 5-u-1 prirubnica za zavarivanje TS-0550-3104

ALV40 4-u-1 prirubnica za zavarivanje TS-0550-3098

ALV40 3-u-1 prirubnica za zavarivanje TS-0550-3099

ALV40 2-u-1 prirubnica za zavarivanje TS-0550-3100

ALV40 ulazna prirubnica za zavarivanje – legura TS-0550-3101

ALV40 adapter ulazne cijevi 1 3/4" (44.5mm) TS-0550-3102

ALV40 adapter ulazne cijevi 1-1/2" (38.1mm) TS-0550-3103

GenV kapa sa senzorom položaja (nadogradnja) TS-0550-3062

GenV senzor položaja (zamjenski) TS-0550-3057

Adapter 1/8NPT na 6mm nastavak za crijevo TS-0550-3008

Adapter 1/8NPT na -3AN, muški na muški TS-0550-3050

Adapter 1/8NPT na -4AN, muški na muški TS-0550-3051

1/8NPT 90º Poshloc priključak – visokotemperaturni (1/4") TS-0550-3054

1/8NPT Pushloc priključak, T-komad – visokotemperaturni (1/4") TS-0550-3055

1/8NPT ravni Pushloc priključak – visokotemperaturni (1/4") TS-0550-3053

Visokotemperaturno Pushloc crijevo 1/4" crno (3 metra) TS-0550-3056

ALATI:

C ključ / alat za sigurnosni prsten (locking collar) TS-0550-3013

GenV ALV40 čep za ispiranje zaštitnim plinom pri zavarivanju TS-0550-3076

GenV ALV40 alat za zamjenu membrane TS-0550-3093

Preša za wastegate / komplet za pomoć pri zamjeni opruga TS-0550-3094

Turbosmart ALV40 (anti-lag ventil) obilazni je anti-lag ventil svježeg zraka za motorsport primjene. Ima promjer ventila 40mm i namjenski projektirano kućište aktuatora. Isporučuju se i različiti priključci radi lakše ugradnje i izrade.

ALV40 ventil svježeg zraka omogućuje da se ulazni zrak prednabijanja iz turbine sigurno preusmjeri u ispušnu granu ispred turbinskog kola dok je zaklopka gasa malo otvorena, radi sigurnijeg zavrtanja turbopunjača, bez potencijalno štetnog anti-laga na bazi zaklopke i kasnog izgaranja koji unosi velika naprezanja u motor i lomi klipnjače.

Vodilica ventila Nitronic 60 i tijelo od visokotemperaturnog čelika 347 SS

Tehnički podaci

Tehnički bilteni proizvođača: TS-055X-14XX_Gen V Anti Lag Valve.pdf

BP OPREMA I SERVIS d.o.o. — ovlašteni zastupnik Turbosmart opreme za Hrvatsku. Za pomoć pri odabiru slobodno nas kontaktirajte.
