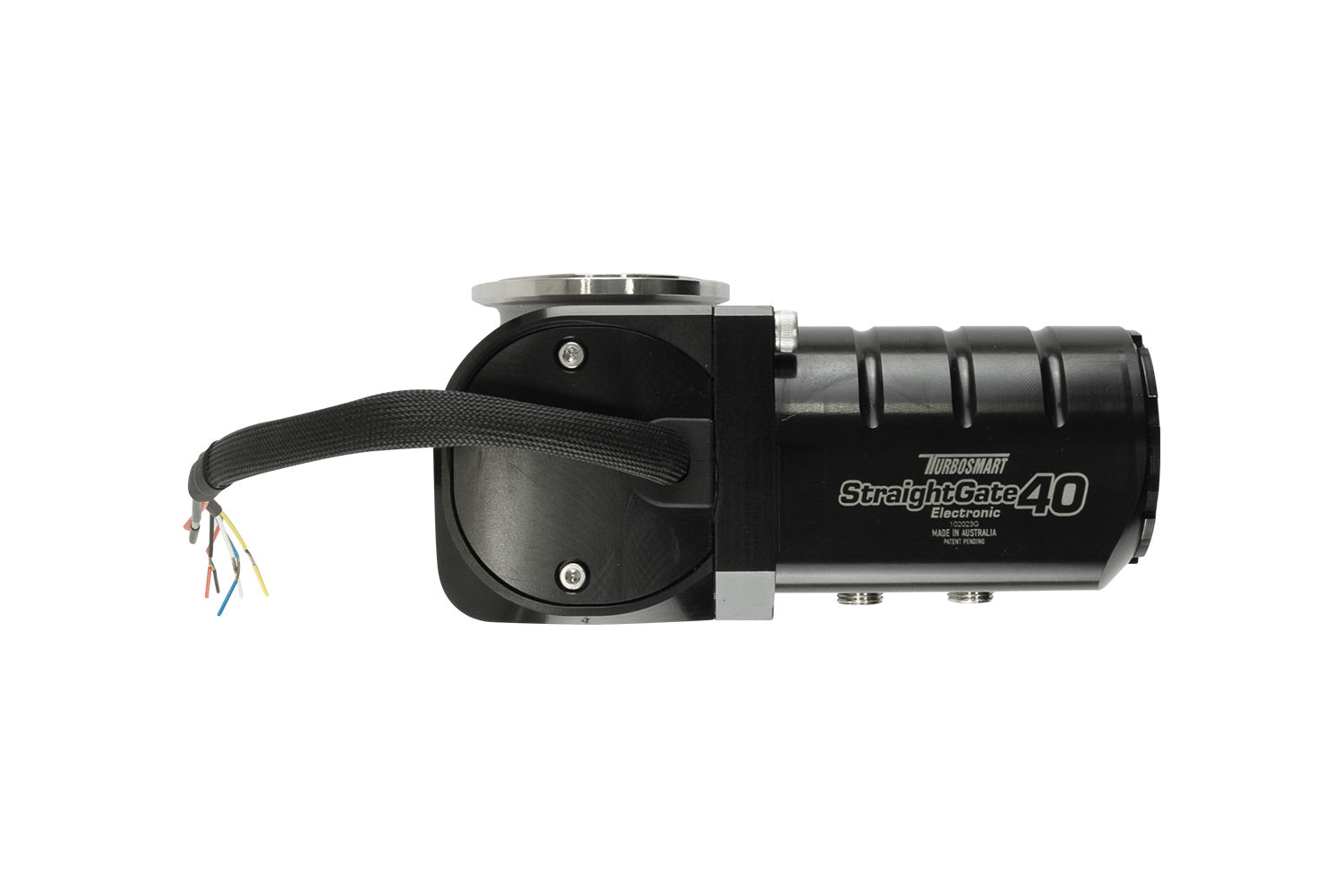

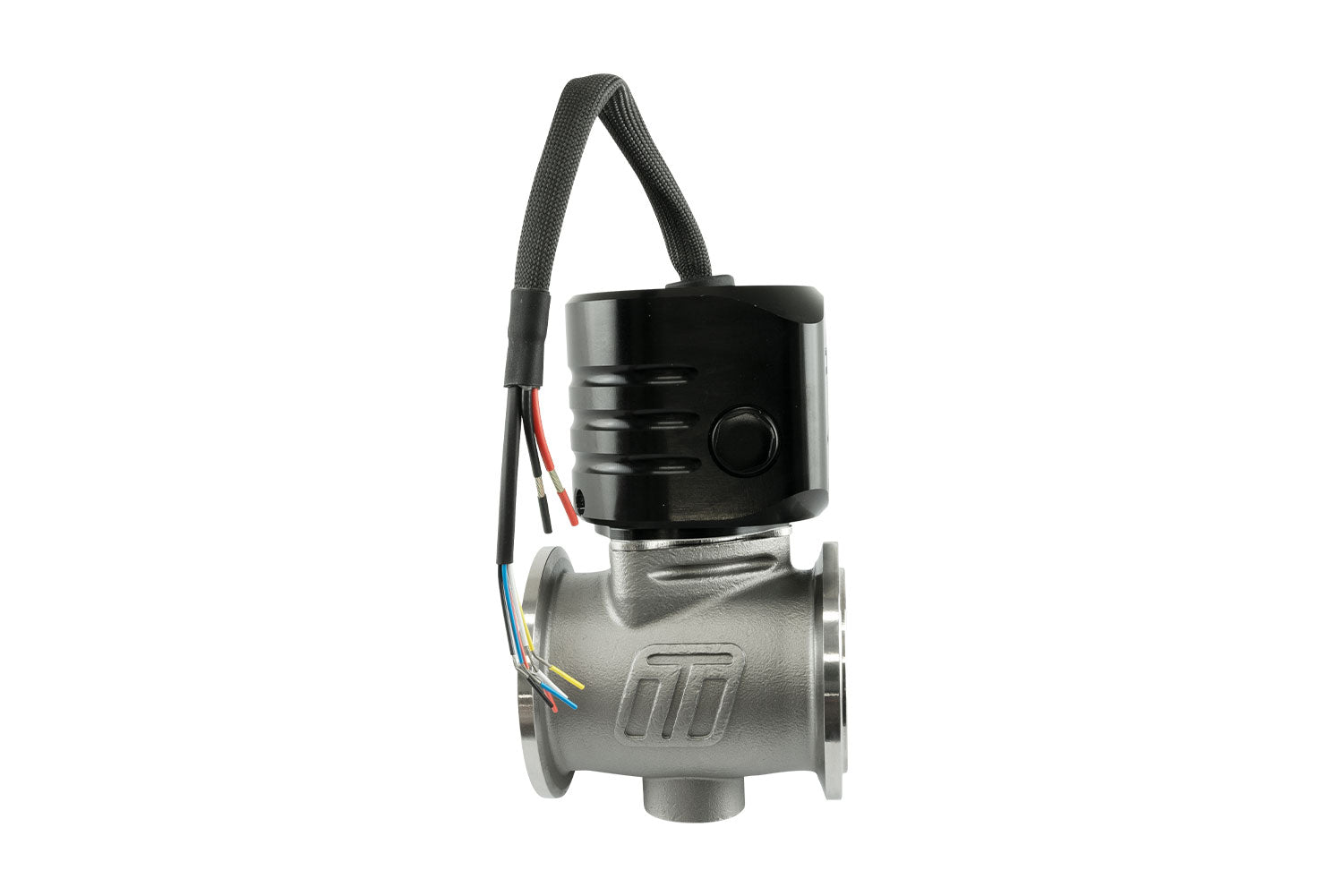

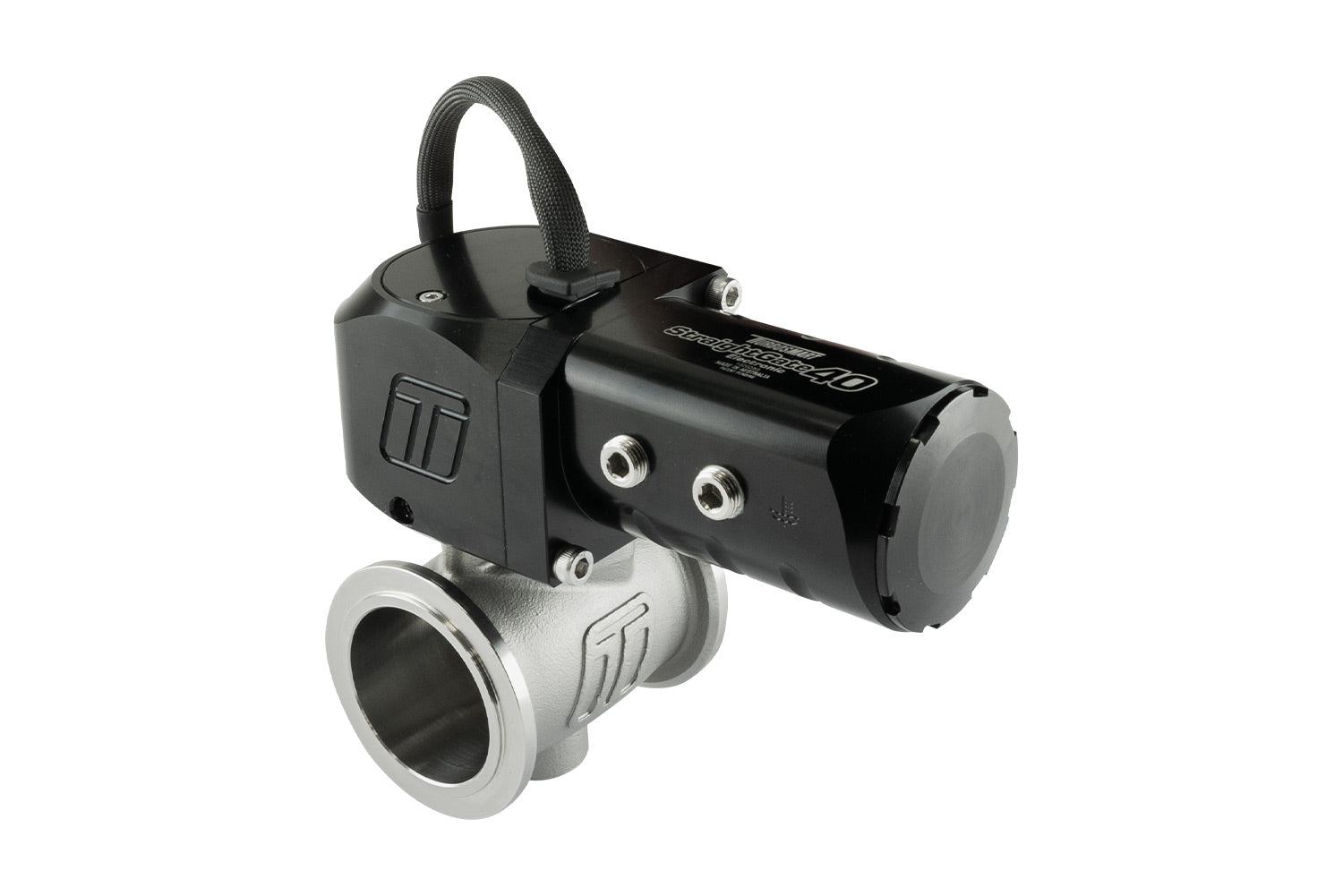

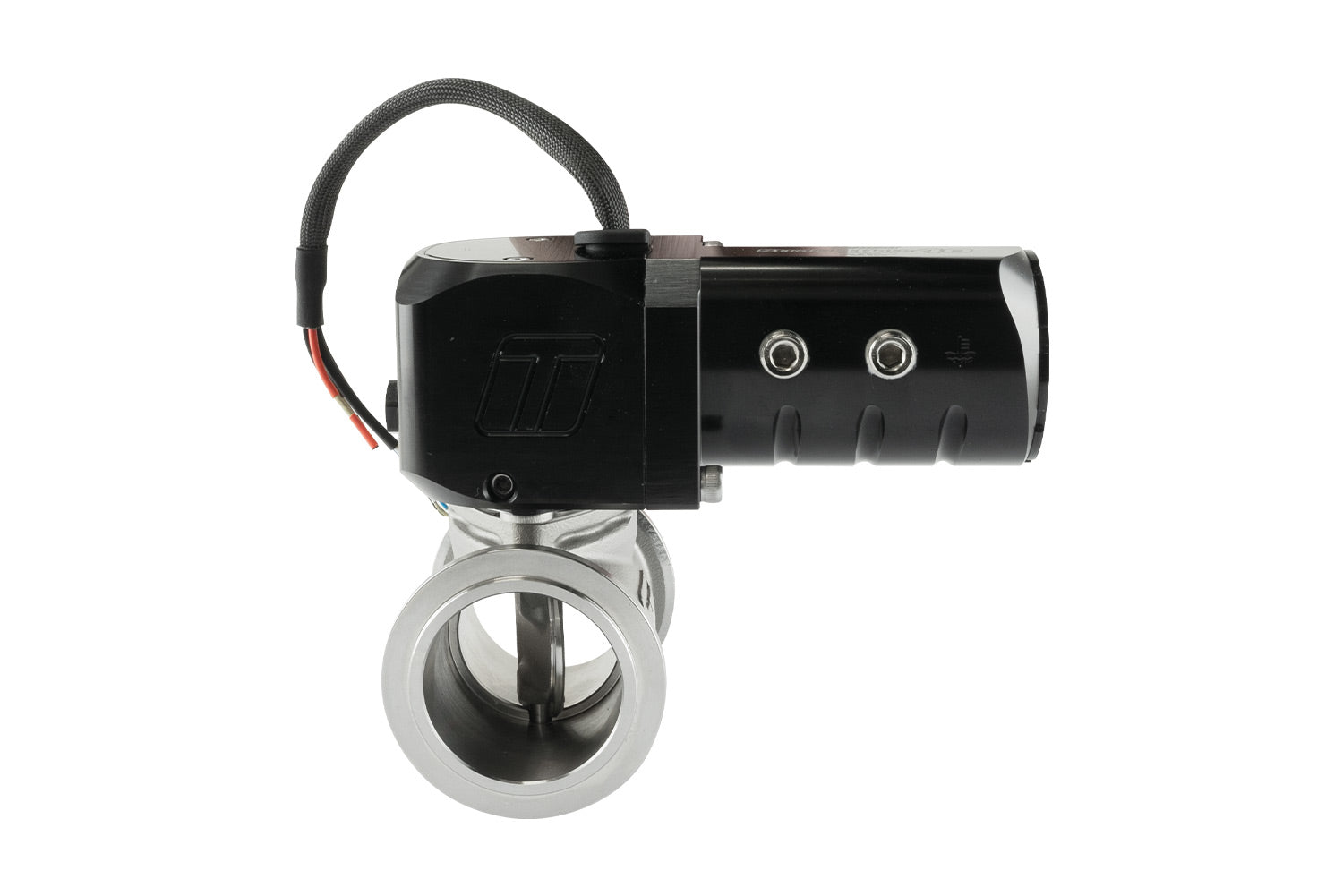

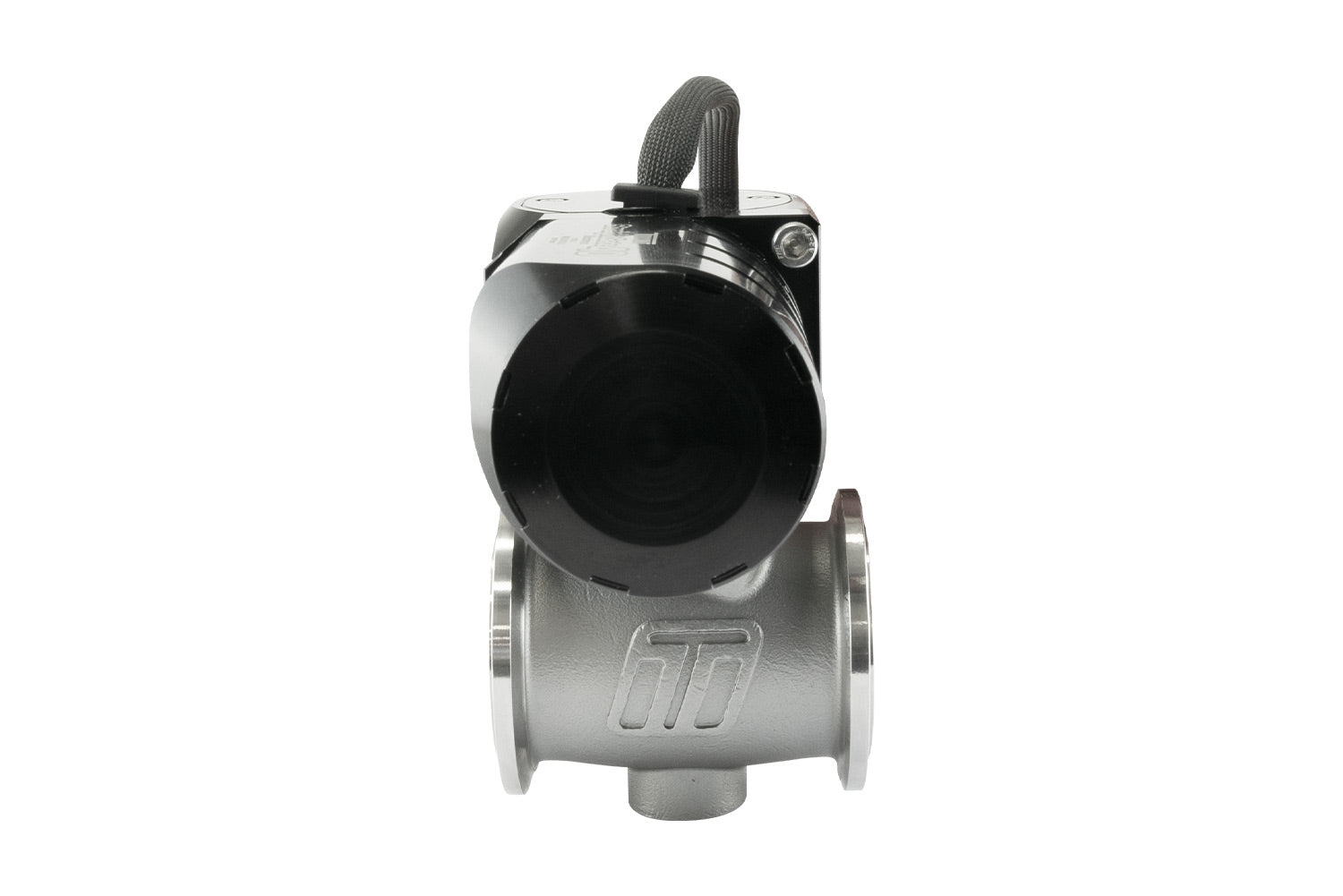

ESG40 ELECTRONIC STRAIGHTGATE BLACK

Turbosmart eSG40 Electronic StraightGate je u postupku patentiranja i nadovezuje se na uspjeh višestruko nagrađivanog eSG50, prvog vanjskog wastegatea na svijetu s elektronički aktiviranom leptirastom zaklopkom. Bez referentnih crijeva, opruga i membrana pruža potpuno elektroničko upravljanje putem servomotora i Turbosmartovog zero-backdrive reduktora. Takva izvedba smanjuje potrošnju struje i osigurava stabilan rad i pri visokim pogonskim tlakovima ispušnih plinova. Electronic StraightGate40 ima ugrađene senzore temperature aktuatora i položaja zaklopke, s analognim i digitalnim izlazom. Elektroničko aktiviranje omogućuje najširi mogući raspon podešavanja, od nultog tlaka prednabijanja (ako to prioritet usisne grane dopušta) do punog raspoloživog tlaka prednabijanja.

Turbosmart StraightGate40 razvijen je od nule i postavlja novi standard upravljanja i protoka, kakav do sada nije imao nijedan wastegate. Njegova leptirasta zaklopka bez odmaka jednako je izložena pogonskom tlaku ispušnih plinova na obje polovice, čime nastaje samouravnotežena zaklopka koja se s lakoćom otvara i pri najvišim pogonskim tlakovima. Takva samouravnotežena izvedba proširuje raspon podešavanja, bez obzira na način aktiviranja zaklopke. Veći protok postiže se učinkovitošću protočne zaklopke u odnosu na tradicionalne tanjuraste ventile, kod kojih ispušni plin mora skrenuti za 90 stupnjeva.

Dostupne izvedbe

• StraightGate40
• StraightGate50
• StraightGate76

Značajke

• Leptirasti ventil s nultim odmakom 40mm (1.57in)
• Protok 217.4 CFM / 6.16m3 u minuti
• Leptir i osovina od nehrđajućeg čelika (630)
• Glavno tijelo od nehrđajućeg čelika (347)
• V-band spojnice od nehrđajućeg čelika (toplinski obrađen 431)
• Mogućnost postavljanja u punih 360 stupnjeva na V-band spojnici
• Zakretni položaj aktuatora (3 položaja po 120°)
• Potpuno elektroničko aktuiranje (ulaz s dvostrukim H-mostom)
• Ugrađeni analogni senzor temperature aktuatora (0-5v)
• Ugrađeni analogni senzor položaja ventila (0-5v)
• Ugrađeni digitalni senzor položaja ventila (PWM)
• Kabelski snop sa 7 slobodnih, nezavršenih vodiča
• Tekućinsko hlađenje za stabilnost aktuatora

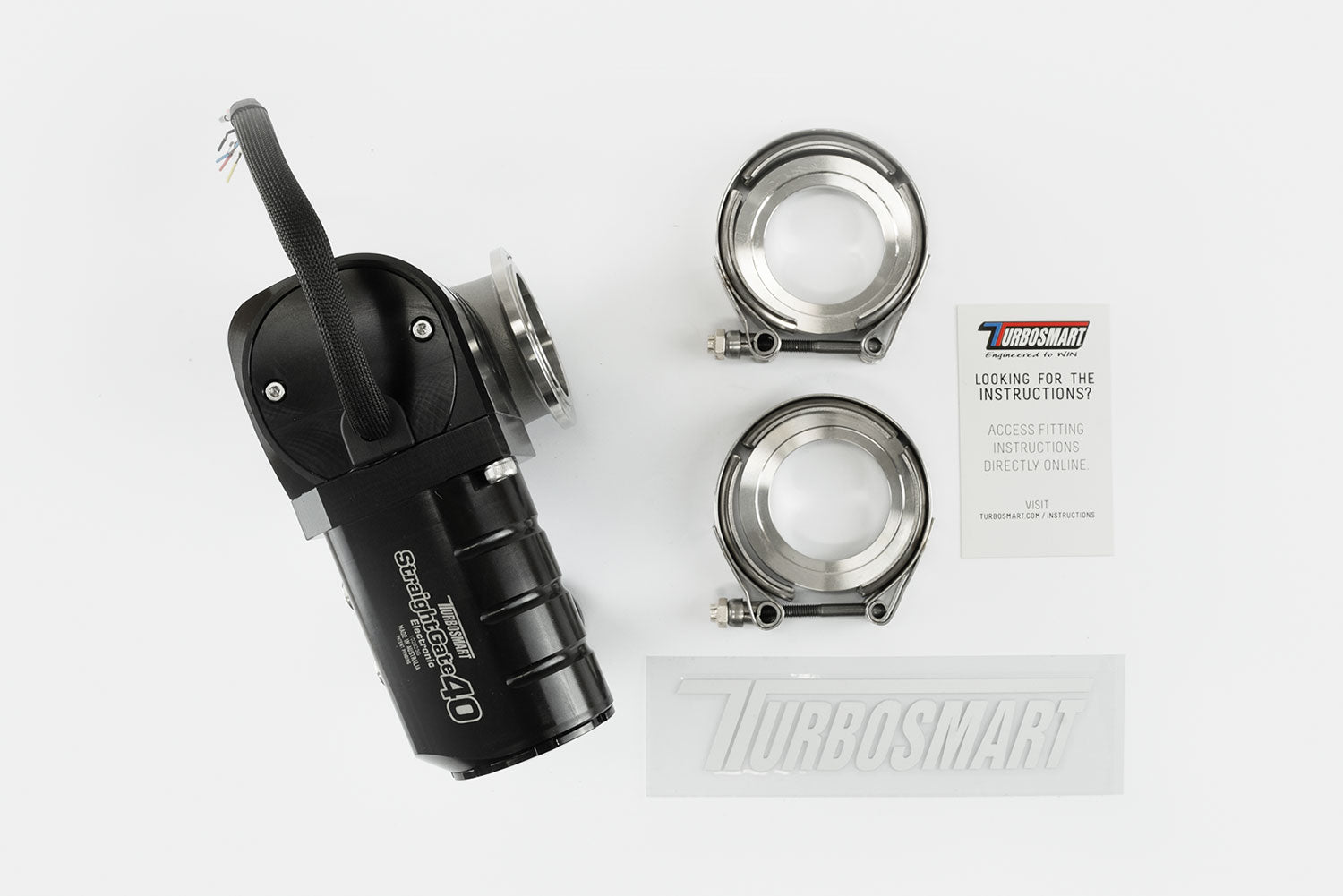

Sadržaj kompleta

• Elektronička StraightGate jedinica
• Slobodni vodiči (kabelski snop) bez konektora
• StraightGate ulazna i izlazna V-band spojnica
• StraightGate ulazna i izlazna prirubnica za zavarivanje
• Turbosmart naljepnica

StraightGate40 tvrtke Turbosmart najmanji je vanjski wastegate leptirastog tipa, namijenjen skučenim motornim prostorima i ugradnji. StraightGate40 je wastegate leptirastog tipa bez odmaka (zero-offset) koji omogućuje golem protok i gotovo linearno upravljanje, uz neusporedivo upravljanje tlakom prednabijanja u cijelom radnom području.

Turbosmart eSG40 Electronic StraightGate ima patent u postupku i temelji se na uspjehu višestruko nagrađivanog eSG50, elektronički aktuiranog vanjskog wastegatea leptirastog tipa. Bez referentnih crijeva, bez opruga i bez membrana znači potpuno elektroničko upravljanje servomotorom i Turbosmartovim prijenosnikom bez povratnog pogona, što daje manju potrošnju struje i stabilnost rada pri golemim pogonskim tlakovima. Electronic StraightGate40 ima ugrađene senzore temperature aktuatora i položaja ventila, analogne i digitalne. Elektronička aktuacija daje najširi mogući prozor podešavanja, od nultog tlaka prednabijanja (ako to prioritet grane dopušta) do punog raspoloživog tlaka.

Turbosmart StraightGate40 razvijen je od nule i potvrđen u vlastitom pogonu kako bi donio razinu upravljanja i protoka kakva nije viđena ni na jednom wastegateu prije njega. Leptirasti ventil s nultim odmakom izložen je pogonskom tlaku ispuha jednako na obje polovice ventila, koji se zakreće oko središta, pa je ventil samobalansiran u odnosu na bilo koji pogonski tlak. To samobalansiranje znači da je potrebno manje rada za aktuaciju i pri najvišim pogonskim tlakovima te da je moguć širi prozor podešavanja, bez obzira na način aktuacije ventila. Veći protok postiže se učinkovitošću ravnoprotočnog ventila u odnosu na klasični tanjurasti ventil, kod kojeg ventil mora skrenuti ispušne plinove za 90 stupnjeva.

Leptirasti ventil s nultim odmakom 40mm (1.57)

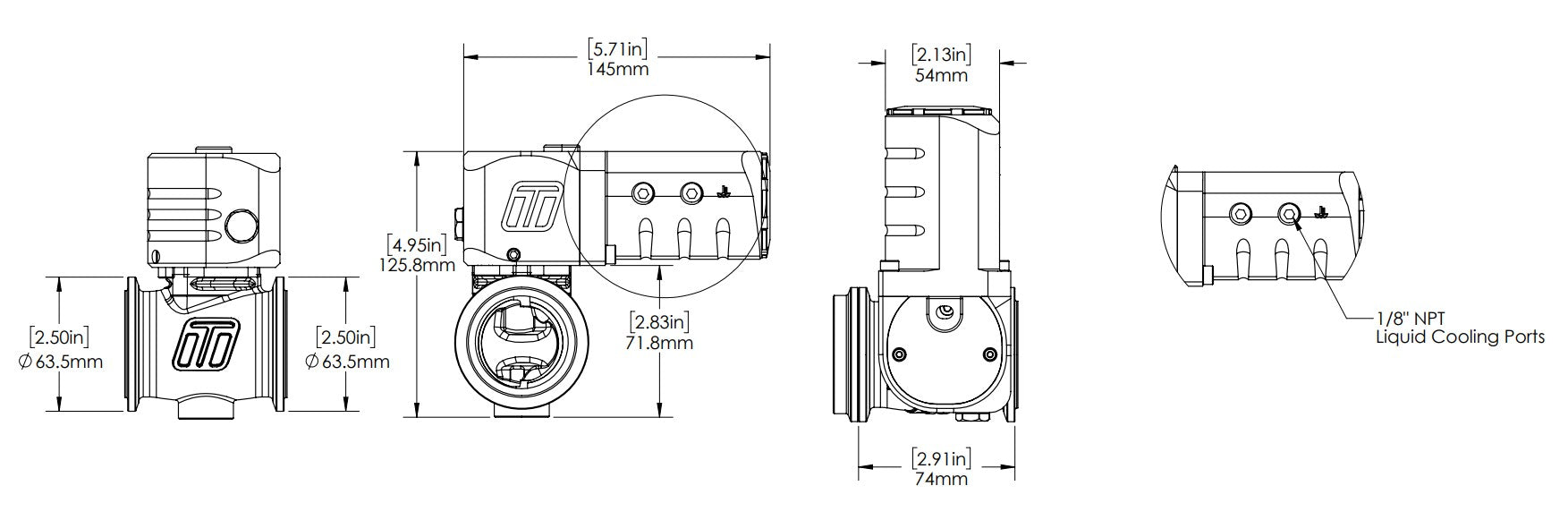

Tehnički podaci
